Campo de aplicação

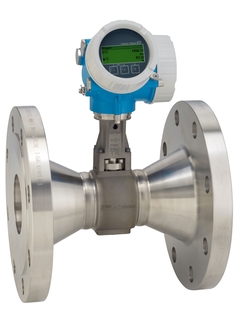

O Prowirl R foi projetado para fluxos baixos e, portanto, é a solução particularmente confiável para gerenciamento de energia. Além disso, sua opção de calibração PremiumCal garante excelente precisão de medição para máxima disponibilidade da planta. Com tecnologia genuína alimentada por loop, o Prowirl R 200 permite integração econômica e perfeita em infraestruturas existentes. Oferece a mais alta segurança operacional em áreas classificadas. A Heartbeat Technology garante a segurança do processo em todos os momentos.
-
Princípio de medição preferido para vapor úmido/saturado/superaquecido, gases e líquidos (também criogênicos)
-
Dedicado a aplicações com vazão muito baixa ou reduzida.
Propriedades do dispositivo
-
Redução de diâmetro integrada em 1 ou 2 tamanhos de linha
-
Diâmetro nominal (tubo correspondente) até DN 250 (10″)
-
Posicionamento flexível da célula de pressão
-
Módulo de exibição com função de transferência de dados
-
Carcaça robusta de compartimento duplo
-
Segurança da planta: aprovações mundiais (SIL, Haz. area)
Benefícios
-
Fácil gerenciamento de energia – medição integrada de temperatura e pressão para vapor e gases
-
Economia de custo e tempo – sem necessidade de modificações na tubulação para redução do tamanho da linha
-
Mesma precisão até Re 10 000 – corpo de medidor Vortex mais linear
-
Estabilidade a longo prazo – sensor capacitivo robusto e livre de desvios
-
Cabeamento conveniente do dispositivo – compartimento de conexão separado
-
Operação segura – não há necessidade de abrir o dispositivo devido à tela com controle de toque, iluminação de fundo
-
Verificação integrada – Heartbeat Technology
Especificações resumidas
-
máx. erro de medição
Fluxo volumétrico (líquido): ±0,75 %
Fluxo volumétrico (vapor, gás): ±1,00 %
Fluxo mássico (vapor saturado): ±1,7% (temperatura compensada); ±1,5% (compensação de temperatura/pressão)
Fluxo de massa (vapor superaquecido, gás): ±1,5 (compensação de temperatura/pressão); ±1,7% (compensação de temperatura + compensação de pressão externa)
Fluxo de massa (líquido): ±0,85% -
Faixa de medição
Líquido: 0,1 a 540 m³/h (0,061 a 320 pés³/min)
dependendo do meio: água com 1 bar a, 20 °C (14,5 psi a, 68° F)
Vapor, gás: 0,52 a 7300 m³/h (0,31 a 4300 ft³/min)
dependendo do meio: vapor com 180 °C, 10 bar a (356 °F, 145 psi a); ar com 25 °C, 4,4 bar a (77 °F, 63,8 psi a) -
Faixa de temperatura média
Padrão: –40 a +260 °C (–40 a +500 °F)
Temperatura alta/baixa (opção): –200 a +400 °C (–328 a +752 °F)
Temperatura alta/baixa (a pedido) : –200 a +450 °C (–328 a +842 °F) -
máx. pressão do processo
PN 40, Classe 300, 20K
-
Materiais molhados
Tubo de medição: 1.4408 (CF3M)
Sensor DSC: 1.4404/F316/F316L
Conexão de processo: 1.4404/F316/F316L
