Campo de aplicação

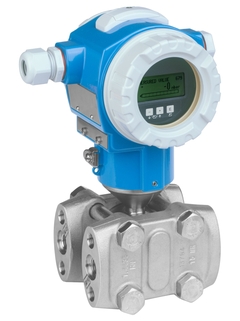

O transmissor de pressão diferencial Deltabar PMD75 com sensor piezoresistivo e membrana metálica soldada é utilizado em todas as indústrias para medição contínua em líquidos, vapores e gases. A operação de 3 teclas permite comissionamento e operação simples e confiáveis. O módulo de dados HistoROM integrado permite um fácil gerenciamento dos parâmetros do processo e do dispositivo. Projetado de acordo com IEC 61508 para uso em aplicações de segurança SIL2/3.
Para medição de nível, volume ou massa em líquidos, monitoramento de pressão diferencial, bem como medição de fluxo (volume ou fluxo de massa) em conjunto com elementos primários em gases, vapores e líquidos.
-
Conexões de processo: Threads
-
Temperatura do processo: -40 a +85°C (-40 a +185°F)
-
Faixas de medição: 0,25 mbar a 40 bar (0,0036 a 600 psi)
-
Precisão: ±0,05%, “Platinum” ±0,035% (opcional)
-
Certificados internacionais de proteção contra explosão, prevenção contra transbordamento WHG, SIL, aprovações higiênicas, aprovações marítimas
Benefícios
-
Melhor precisão, reprodutibilidade e estabilidade a longo prazo
-
Maior segurança devido à passagem estanque de gás com capacidades até SIL2/3, certificada pela IEC 61508
-
Fácil comissionamento guiado por menu via display local, 4 a 20mA com HART, PROFIBUS PA, FOUNDATION Fieldbus
-
Conceito de gerenciamento de dados HistoROM para comissionamento, manutenção e diagnóstico rápidos e fáceis
-
Economia de custos com conceito modular para fácil substituição de sensor, display ou componentes eletrônicos
-
Resistente a sobrecarga até 420bar / 42MPa / 6300psi, função monitorada
-
Integração perfeita e independente do sistema (HART/PA/FF)
Especificações resumidas
-
Precisão
Padrão: 0,05%
Platina: até 0,035% -
máx. erro de medição
0,075%
“PLATINUM” 0,05% -
Temperatura do processo
-40 °C…85 °C
(-40 °F…185 °F) -
Faixa de temperatura média
Gradiente de temperatura da tubulação de pressão
-
Faixa de medição de pressão
10 mbar…250 bar
(0,15 psi…3750 psi) -
Pressão de processo / máx. limite de sobrepressão
420 bar (6300 psi)
-
Principais partes molhadas
Liga C276
316L
Monel
Tântalo -
máx. distância de medição
400 m (1,312 pés) H2O
-
máx. pressão do processo
máx. 420 bar
(máx. 6091 psi) -
Membrana de processo de material
316L, AlloyC,
Tantal,
Ouro-Ródio -
célula de medição
10 mbar…250 bar
(0,15 psi…3750 psi)
